ai-pcbの概要~AI自動設計プラットフォームai-pcb

ai-pdbは、弊社の登録商標です。 商標登録はこちら>

現状

現状のプレオープン状態では、まだサンプルとしてAI自動設計の仕組みを体感いただく程度の仕上がり(Ver0.6)になっております。 何にでも対応できる「AI_PCB(AI自動設計アプリ)」の実現は難しいですが、今後の各種設計ニーズに対応していくプランを段階を追って着手していく予定(協力いただける設計者の方々によるコピーAI:デジタルクローン)です。

これまでの開発の過程は、AI設計ページをご覧ください。 こちら>

エレクトロニクス実装学会誌 Vol.23 No.3(5月1日 発行)へ寄稿

エレクトロニクス実装学会誌 Vol.23 No.3(5月1日 発行)に、弊社代表の執筆し寄稿した「プリント基板アートワーク設計における部品配置とパターン配線の自動化」が掲載がされました。
許諾を得て同誌を本サイトに転載しましたので、ご覧ください。

現状のai-pcbの状況と今後の展望が書かれています。

こちら>
エレクトロニクス実装学会誌 Vol.23 No.3 プレビュー

ai-pcb ロゴai-pcb トップページへ >

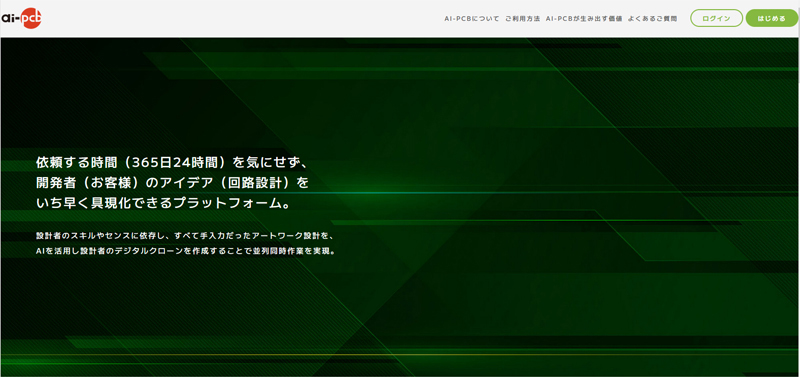

ai-pcb HP画面

AI自動設計プラットフォーム「ai-pcb(旧名:aijo)」開発動向 動画

現状の仕組み

AI自動設計プラットフォーム「ai-pcb」の操作手順を説明します。

  1. ログインしていただき、マイページを作成いただきます(メールアドレスによる2段階認証)
  2. マイページから、外形/回路図/部品/ネットのデータを「SSF(株式会社ファースト社のCADフォーマット形式)」に集約いただきアップロード
  3. 初期設計費を決済いただき、概算見積(AI設計スタート)
  4. 概算見積と部品配置(JPG)の提示
  5. 最終見積と配線パターン(JPG)の提示
  6. 最終見積から初期設計費を引いた差額分を決済いただき最終「SSF(株式会社ファースト社のCADフォーマット形式)」のダウンロード
